F 125 08 270 S R‐SD A～F 2 P
T 100 06 180 S L‐D B 2
| 出力軸形状 | 軸間距離 ［mm］ |
ストップ数 | 割付角［°］ | カム曲線 | カムの ネジレ方向 |
入力軸状態 | 取付用タップ 加工面 |
取付姿勢 | 特殊仕様 |
|---|---|---|---|---|---|---|---|---|---|
| Sシャフト タイプ  |
40506380100125 | 1ドウェル 0203040506080910122ドウェル 16182024 |
1ドウェル 901201501802102402703003302ドウェル 9045°×2 12060°×2 15075°×2 18090°×2 210105°×2 240120°×2 270135°×2 300150°×2 330165°×2 3ドウェル 9030°×3 12040°×3 15050°×3 18060°×3 21070°×3 24080°×3 27090°×3 300100°×3 330110°×3 |
SMS曲線 変形正弦曲線 （標準） CMCV曲線 変形等速度曲線 TMT曲線 変形台形曲線 |
R右ネジレ （標準）  L左ネジレ  |
SD両軸 （標準）  SR右片軸  SL左片軸  |
ABCDEF | 123456 | P |
| Fフランジ タイプ  |
506380100125160200 | PPG減速機 ユニット付 （CL&B付） |
|||||||
| Tテーブル タイプ  |
80100125160200250 | 1ドウェル 030405060809101215161820242ドウェル 30323640483ドウェル 546072 |
D両軸 （標準） R右片軸 L左片軸 |
||||||
| 軸間距離は、入出力軸の距離 | ストップ数は、出力軸が1回転する間に停止する回数 | 割付角は、入力軸1回転中の割付角総和 | カムのネジレ方向による入、出力軸の回転方向 | ＊1 | 下図1を参照 ＊2 |
下図2を参照 ＊3 |
標準仕様は無記入／特殊の場合のみPを記入 |
＊1： 入力軸状態の表記は、テーブルタイプでは"S"は省略されます。
＊2： タップ加工はA～Fの全面になります。
＊3： テーブルタイプの姿勢は基本的に"2"になります。これ以外の姿勢で使用される場合はお問い合わせ下さい。

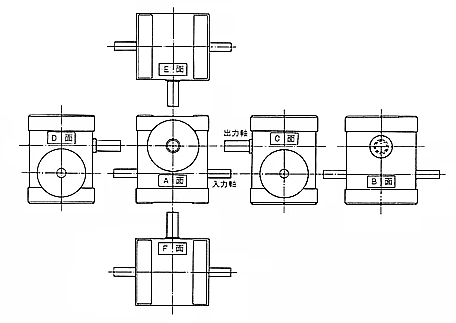

図1 取付用タップ加工面

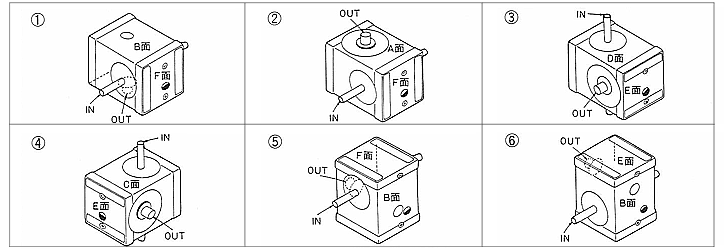

図2 取付姿勢
