ロータリージョイント

ロータリージョイント

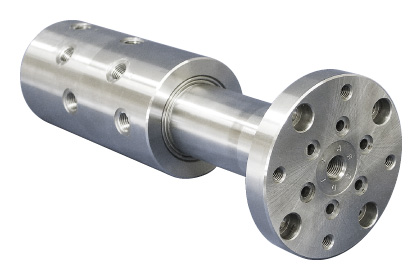

150万回転の耐久テストに合格した、シール性の高いロータリージョイントです。シール材は気密性・耐熱性に優れるシールリングを採用し、接触部には硬質クロムメッキを施しています。連続稼働の専用ラインでも安心してご利用いただけます。

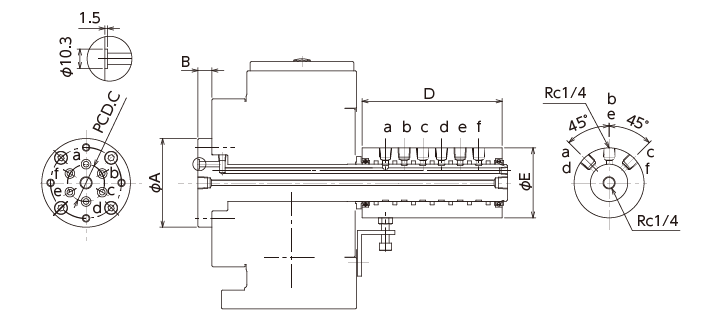

外付タイプ TRJ180/200

外付タイプ TRJ180/200

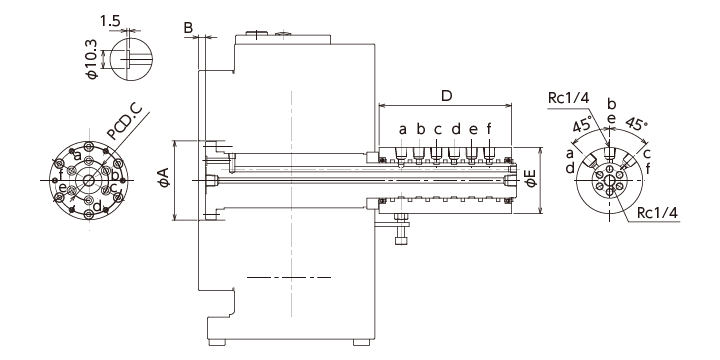

外付タイプ TRJ250

外付タイプ TRJ250

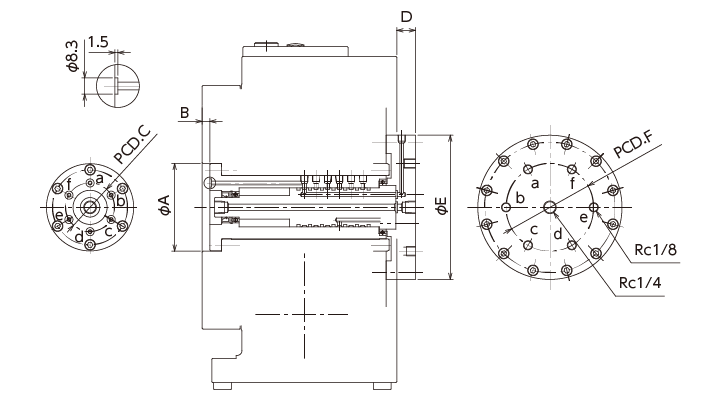

内蔵タイプ TRJ250 IN

内蔵タイプ TRJ250 IN

  A B C D E F 許容油圧 ポート数 油路径
TRJ180 Ø95 15 PCD.40 150 Ø75 7.0 6+1 Ø6
TRJ200 Ø100 15 PCD.45 150 Ø75 7.0 6+1 Ø6
TRJ250 Ø90 8 PCD.45 150 Ø75 7.0 6+1 Ø6
TRJ250 IN Ø90 8 PCD.45 19 Ø148 PCD.90 7.0 6+1 Ø4
