摇动器

CF 80 60 ( 120 - 60 - 120 - 60 ) S - SD AB 2 P













出力轴形状 出•入力轴中心距离 出力轴摇动角度 前摇动角度 前摇动位置的停留角度 后摇动角度 后摇动位置的停留角度 运动曲线 入力轴型式 安装丝锥面 安装方向 个别要求
心轴型
CS
法栏型
CF (小型)
轴心距离50mm,63mm
CF (中型以上)
轴心距离80mm以上
心轴型
40 40mm
50 50mm
63 63mm
80 80mm
100 100mm
125 125mm

法栏型
50 50mm
63 63mm
80 80mm
100 100mm
125 125mm
160 160mm
200 200mm

中心距离是入•出力轴之间的距离
15 15°
30 30°
45 45°
60 60°
75 75°
90 90°
45 45°
60 60°
90 90°
120 120°
150 150°
180 180°

前摇动时的运动曲线的凸轮圆周方向的角度

※1
135 135°
120 120°
90 90°
60 60°
30 30°
0

前摇动时的停留部分的凸轮圆周方向的角度

※1
45 45°
60 60°
90 90°
120 120°
150 150°
180 180°

后摇动时的运动曲线的凸轮圆周方向的角度

※1
135 135°
120 120°
90 90°
60 60°
30 30°
0

后摇动时的停留部分的凸轮圆周方向的角度

※1
S MS曲线
(变形正弦曲线)
(标准)
需要MS以外的运动曲线,请询问我们。
SD 双方入力轴
(标准)
SR 右向单入力轴
SL 左向单入力轴
A 参看下图1
B
C
D
E
F
参看下图2

个别要求的时候填写"P"
※1: 特别凸轮角度要求我们也可以对应。
图1.安装丝锥面

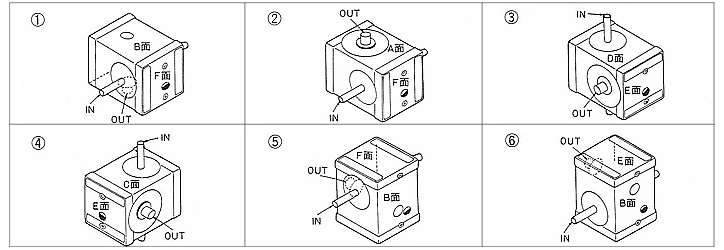

图2.安装方向
