分割器

F 125 08 270 S R - SD ABF 2 P
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
T 100 06 180 S L - D B 2
　

➊
➋
➌
➍
➎
➏
➐
➑
➒
➓
出力轴形状 出•入力轴中心距离 停止数 驱动角度 运动曲线 凸轮旋向 入力轴型式　※１ 安装丝锥面 安装方向 特殊需求
心轴型
Ｓ
法栏型
Ｆ
平台桌面型
Ｔ
心轴型
40 … 40mm
50 … 50mm
63 … 63mm
80 … 80mm
100 … 100mm
125 … 125mm

法栏型
50 … 50mm
63 … 63mm
80 … 80mm
100 … 100mm
125 … 125mm
160 … 160mm
200 … 200mm

平台桌面型
80 … 80mm
100 … 100mm
125 … 125mm
160 … 160mm
200 … 200mm
250 … 250mm

軸間距離は、入出力軸の距離
S/F型号
02 … 2 １
停
留
03 … 3
04 … 4
05 … 5
06 … 6
08 … 8
09 … 9
10 … 10
12 … 12
16 … 16 ２
停
留
18 … 18
20 … 20
24 … 24

T型号
03 … 3 １
停
留
04 … 4
05 … 5
06 … 6
08 … 8
09 … 9
10 … 10
12 … 12
15 … 15
16 … 16
18 … 18
20 … 20
24 … 24
30 … 30 ２
停
留
32 … 32
36 … 36
40 … 40
48 … 48
54 … 54 ３
停
留
60 … 60
72 … 72
　

停止数是出力轴一转动中的停止数。
1停留
90 … 90°
120 … 120°
150 … 150°
180 … 180°
210 … 210°
240 … 240°
270 … 270°
300 … 300°
330 … 330°

2停留
90 … 45°×2
120 … 60°×2
150 … 75°×2
180 … 90°×2
210 … 105°×2
240 … 120°×2
270 … 135°×2
300 … 150°×2
330 … 165°×2

3停留
90 … 30°×3
120 … 40°×3
150 … 50°×3
180 … 60°×3
210 … 70°×3
240 … 80°×3
270 … 90°×3
300 … 100°×3
330 … 110°×3

运动角度是入力轴一转动中的运动角度的总和。
S … MS曲线
（变形正弦曲线）
（标准）
C … MCV曲线
（变形定速曲线）
T … MT曲线
（变形梯形曲线）
Ｒ … 右旋向
（标准）
Ｌ … 左旋向

由凸轮方向的入•出力轴方向。
S•F型号
ＳＤ … 双方入力轴(标准)

T型号
Ｄ … 双方入力轴(标准)


S•F型号
ＳＲ … 右向单入力轴

T型号
Ｒ … 右向单入力轴


S•F型号
ＳＬ … 左向单入力轴

T型号
Ｌ … 左向单入力轴
A … 参看下图1
B …
C …
D …
E …
F …
１ … 参看下图2

*2
２ …
３ …
４ …
５ …
６ …
Ｐ

特殊需求时请填写"P"
※1： 平台桌面型的型号代码,入力轴型式表示省略"S"字。
※2： 平台桌面型的安装方向是"2"。需要2以外方向时,请联系我们。
图1．安装丝锥面

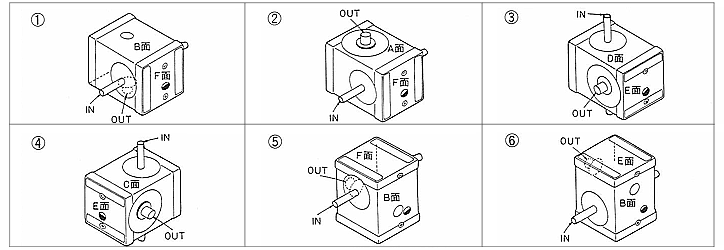

 图2．安装方向
